¶ ATA - Intelbras - ATA 200
Para registrar uma conta SIP no ATA 200, você precisará das seguintes informações:
- Número da conta SIP (ramal)
- Senha da conta SIP
- Servidor SIP
- Codecs utilizados
¶ 🚀 Conexão física e obtenção do IP

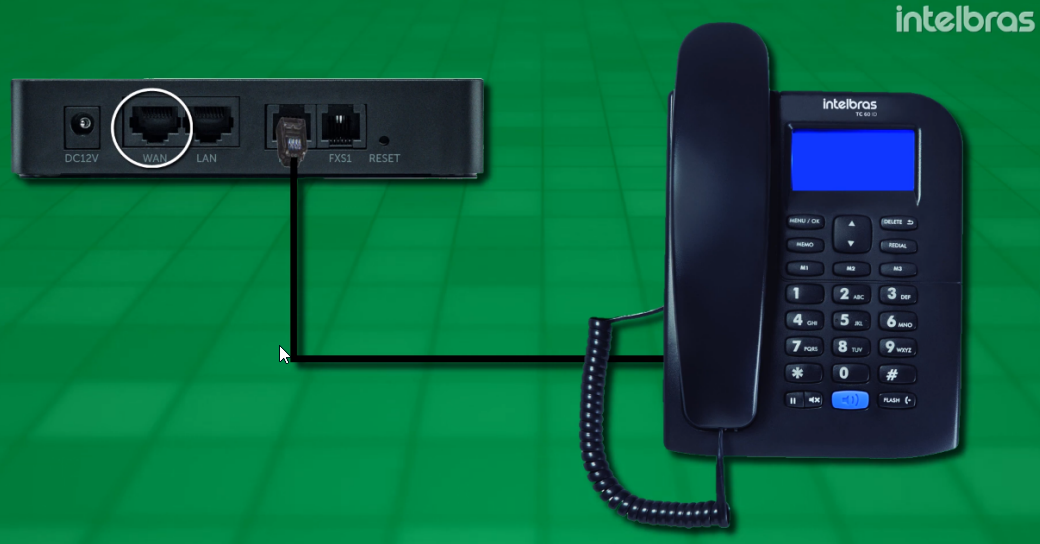

Conecte o cabo de rede na porta WAN do ATA 200 e conecte um telefone em uma das portas FXS do equipamento.
Por padrão, a interface WAN do ATA 200 vem configurada em DHCP. Portanto, ao conectar o dispositivo na rede, ele deverá receber automaticamente um endereço IP válido.
Para descobrir qual IP foi atribuído ao ATA, utilize o telefone conectado e disque:
*159#
O equipamento informará o endereço IP por voz.
Anote esse endereço, pois ele será utilizado para acessar a interface de configuração.
¶ 🌐 Acesso à interface de configuração

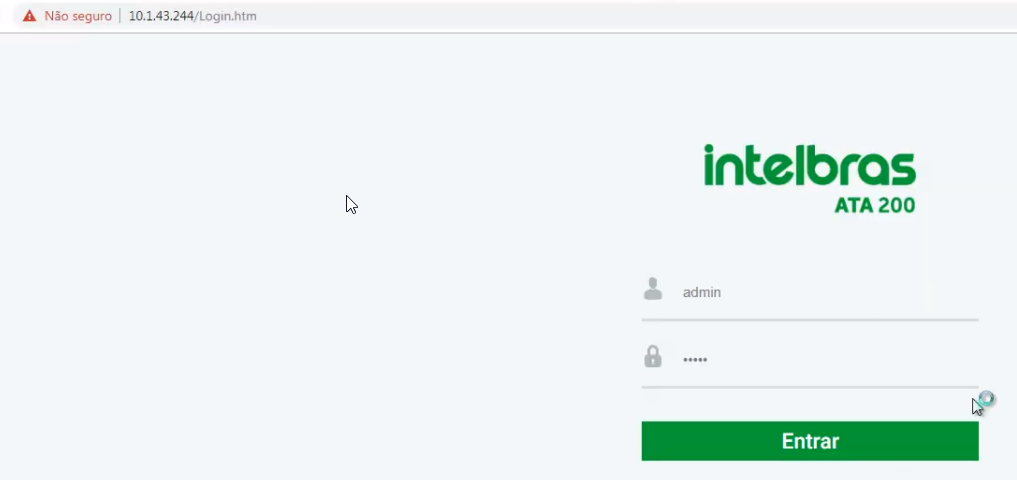

Abra um navegador de internet e digite na barra de endereços o IP informado pelo ATA após o comando *159#.
As credenciais padrão de acesso são:
- Usuário: admin
- Senha: admin

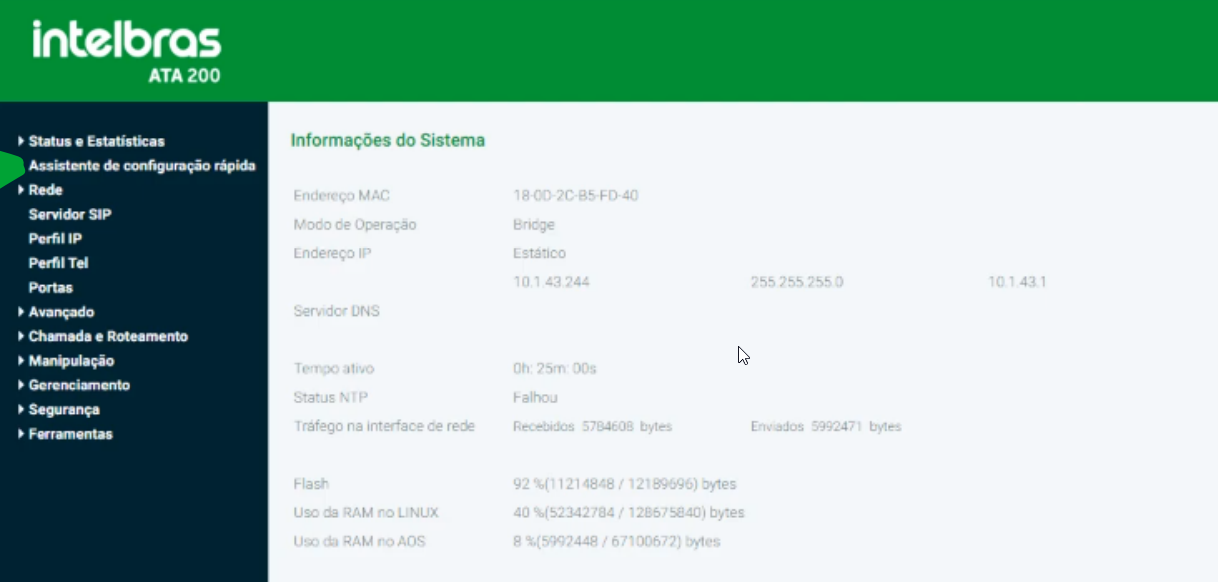

Após acessar o painel, clique na opção Assistente de configuração rápida.

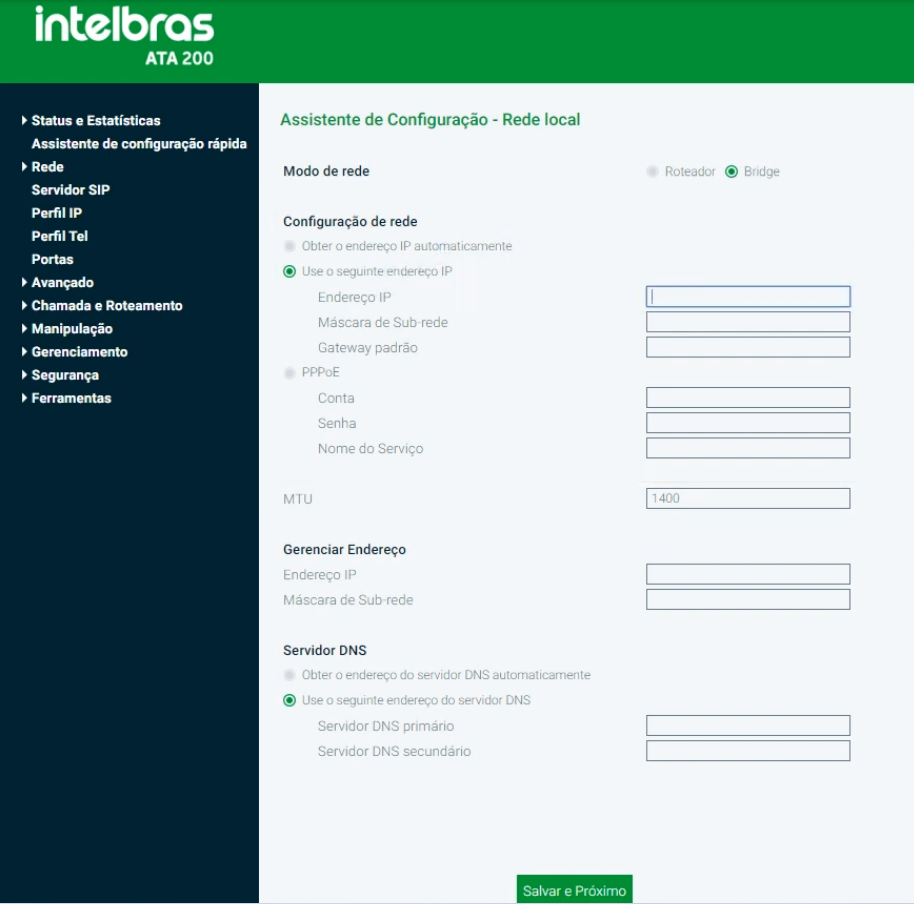

¶ ⚙️ Configuração de rede
Na opção Modo de rede, selecione como o ATA irá funcionar na rede:
- Roteador: o ATA cria uma nova rede e fornece IP (DHCP) para dispositivos conectados na porta LAN.
- Bridge: o ATA funciona apenas como ponte, mantendo os dispositivos na mesma rede principal.
Neste exemplo, utilizaremos o modo Bridge.
Na seção Configuração de rede, selecione a opção Usar o seguinte endereço IP para definir um IP estático.
Preencha os campos com as informações da sua rede:
- Endereço IP
- Máscara de sub-rede
- Gateway padrão
- Servidor DNS primário
- Servidor DNS secundário
Após preencher os dados, clique em Salvar e Próximo.

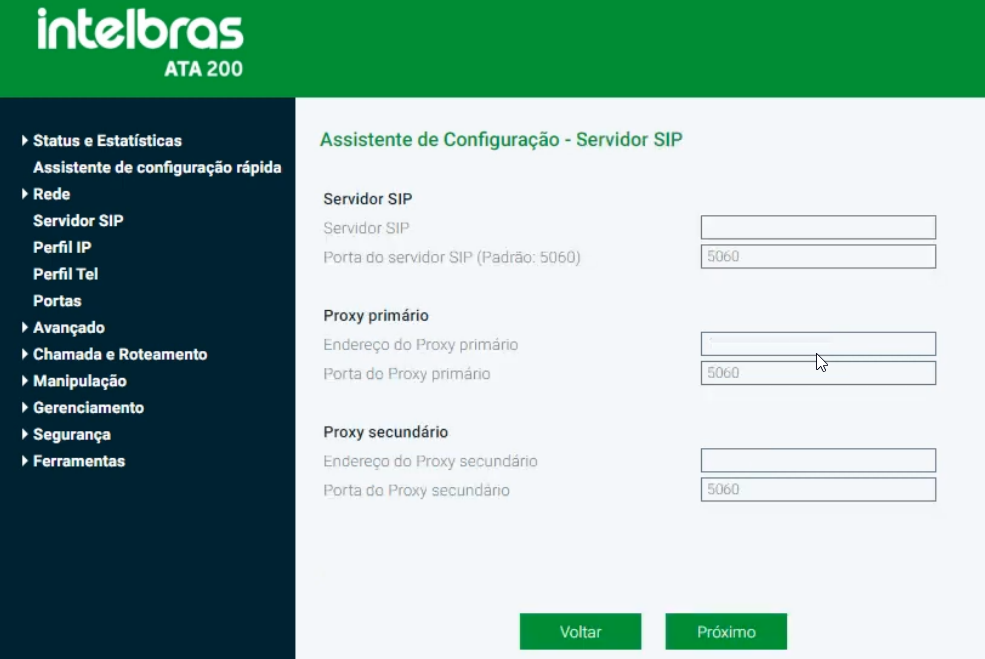

¶ 📡 Configuração do servidor SIP
Nesta etapa, configure os dados do servidor SIP.
Preencha os campos:
- Servidor SIP: IP ou domínio do servidor / PABX
- Porta do servidor: porta utilizada para registro SIP
Caso exista um Proxy SIP na rede, preencha também os campos correspondentes.
Após finalizar, clique em Próximo.

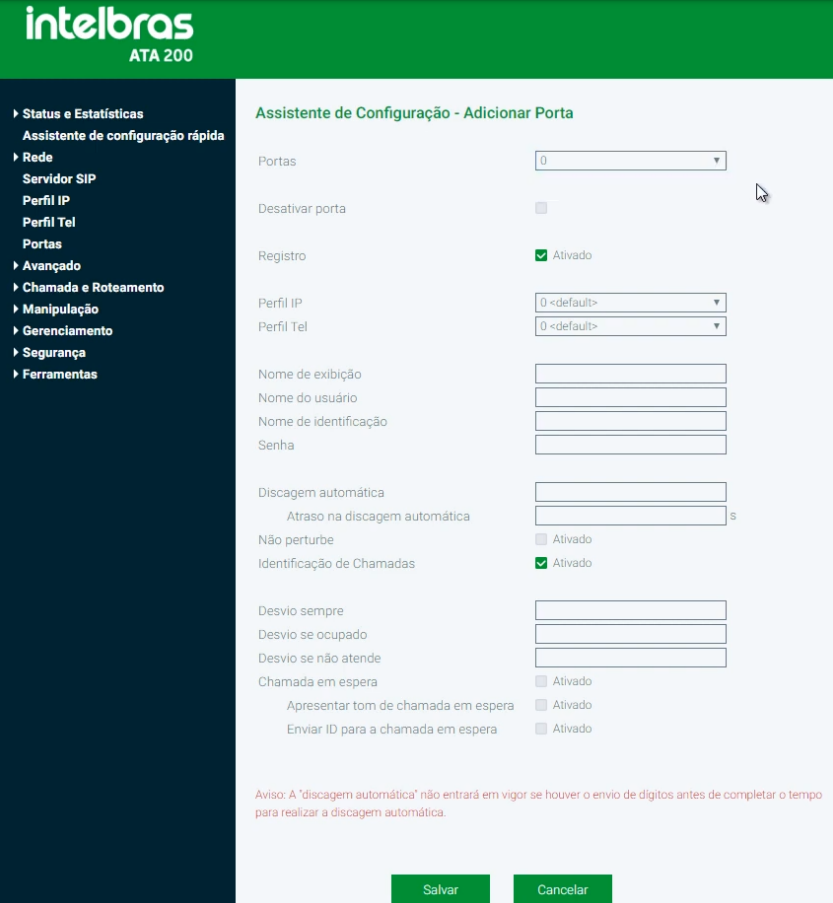

¶ 📞 Configuração das contas SIP

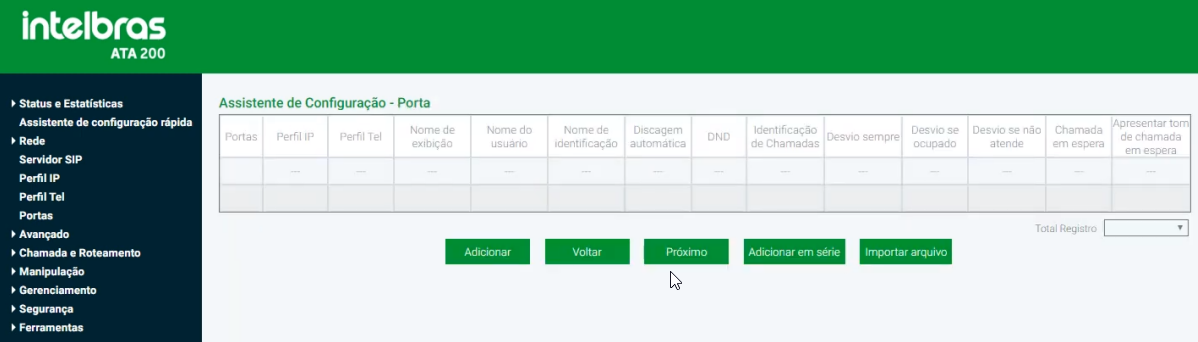

Nesta tela será feita a configuração das contas SIP associadas às portas FXS do ATA.
Clique em Adicionar.
Preencha os campos conforme abaixo:
-
Portas: selecione a porta FXS que será utilizada
- Porta 0 → FXS 0
- Porta 1 → FXS 1
-
Registro ativado: habilitar
-
Nome de exibição: número do ramal
-
Nome do usuário: número do ramal
-
Nome de identificação: número do ramal
-
Senha: senha da conta SIP
No campo Discagem automática, configure a rota ou ramal que o ATA deverá discar automaticamente, se necessário.
Ao finalizar o preenchimento, clique em Salvar.

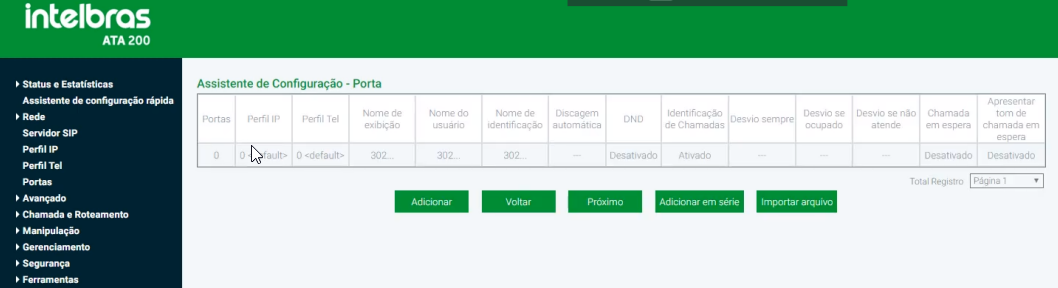

¶ 🔁 Configuração da segunda porta
Para configurar a segunda porta FXS, clique novamente em Adicionar e repita o mesmo procedimento realizado anteriormente.
Após concluir a configuração das contas, clique em Próximo.

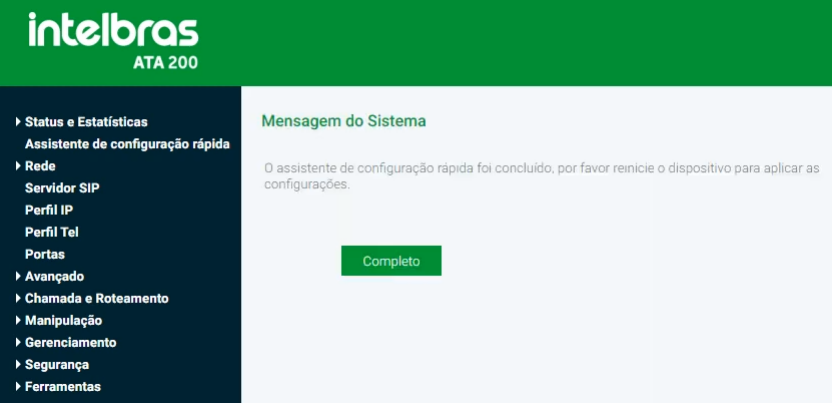

¶ ✅ Finalização
Na tela final do assistente, clique em Completo.

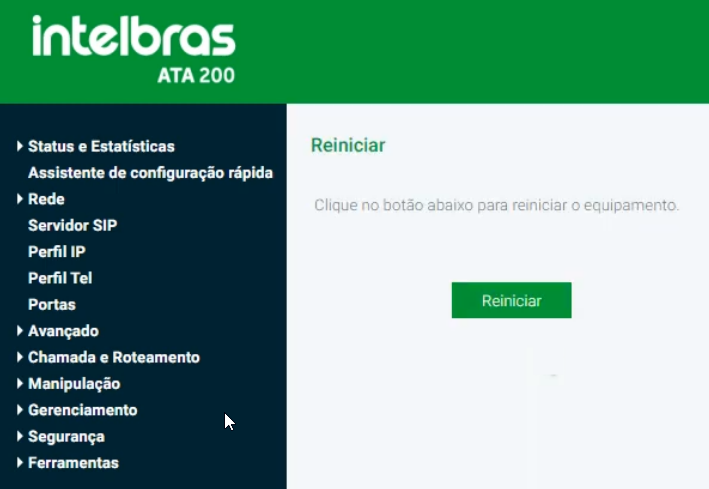

Em seguida, selecione Reiniciar para aplicar todas as configurações realizadas.

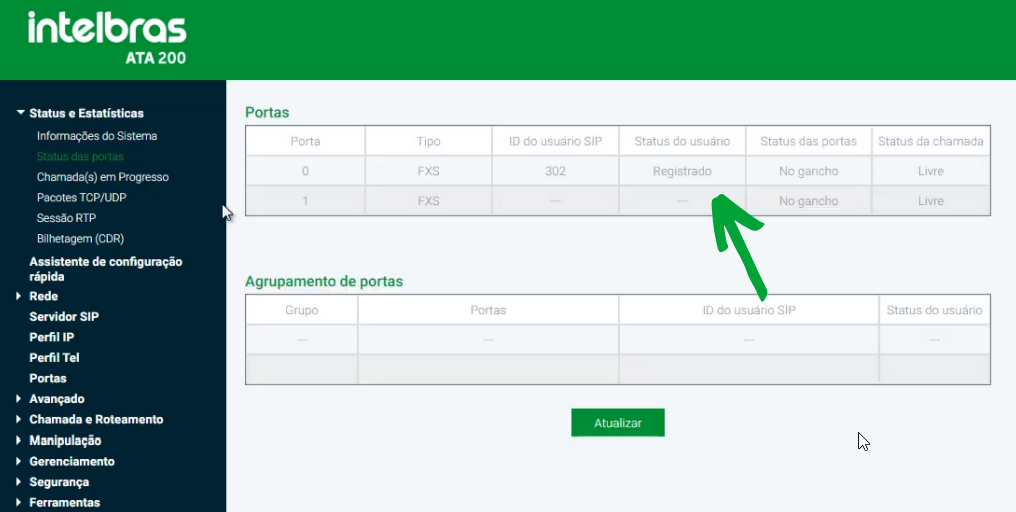

¶ 📊 Verificação do registro
Após o reinício do equipamento, acesse novamente a interface web do ATA.
Vá até:
Status e Estatísticas → Status das Portas
Se as informações da conta SIP e do servidor estiverem corretas, o status aparecerá como Registrado.
¶ ✔️ Conclusão
Com isso, o ATA Intelbras 200 estará configurado corretamente e pronto para uso.
